怎样组建磁盘阵列的RAID——以Stardom ST8为例

怎样组建磁盘阵列的RAID——以Stardom ST8为例

一、物理连接

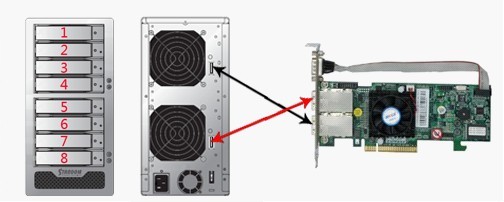

首先，在不加电的情况下把硬盘安装在硬盘的托架上，把卡插在PCI-E的插槽上，并连接SAS线缆，请参考下图：

二、开关机顺序

开机顺序：先开ARECA存储设备，等待三到五分钟后，在开启服务器

关机顺序：先关闭服务器，待服务器关闭后，在关闭ARECA存储设备。

切记否则会发生异常甚至发生数据丢失！！！！！！

三、操作和维护

根据不同的操作系统，安装Areca arc-1223-8x的驱动程序和管理软件，可以从安装光盘安装，或联系厂商获取最新的驱动程序和管理软件。

1、登陆管理界面

在地址栏输入管理界面地址：http://localhost:81或者http：//127.0.0.1:81 后会弹出一个对话框，输入 名称：admin密码：0000  进入管理界面

下图（1）为Windows IE浏览器，图（2）为MAC  Safari浏览器。

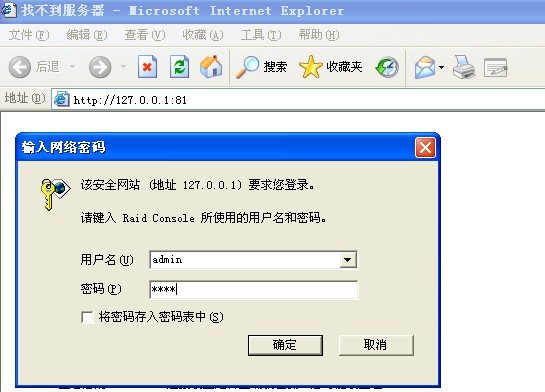

图(1) Windows IE浏览器

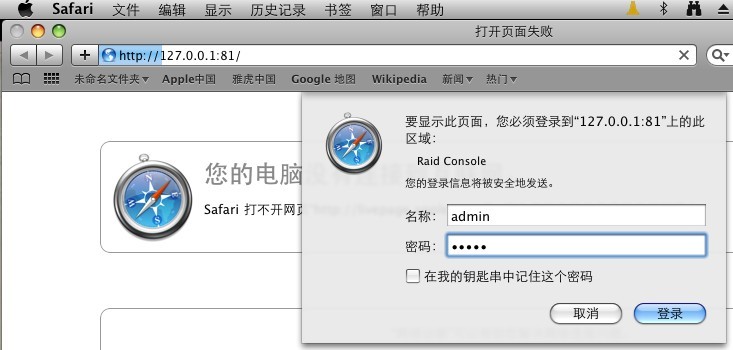

图（2）MAC  Safari浏览器

2、创建RAID和Volume过程

以RAID6为例

登录到管理界面后，如下图可以查看硬盘的状态，硬盘识别的状态，有无硬盘故障。

第一步，创建RAID

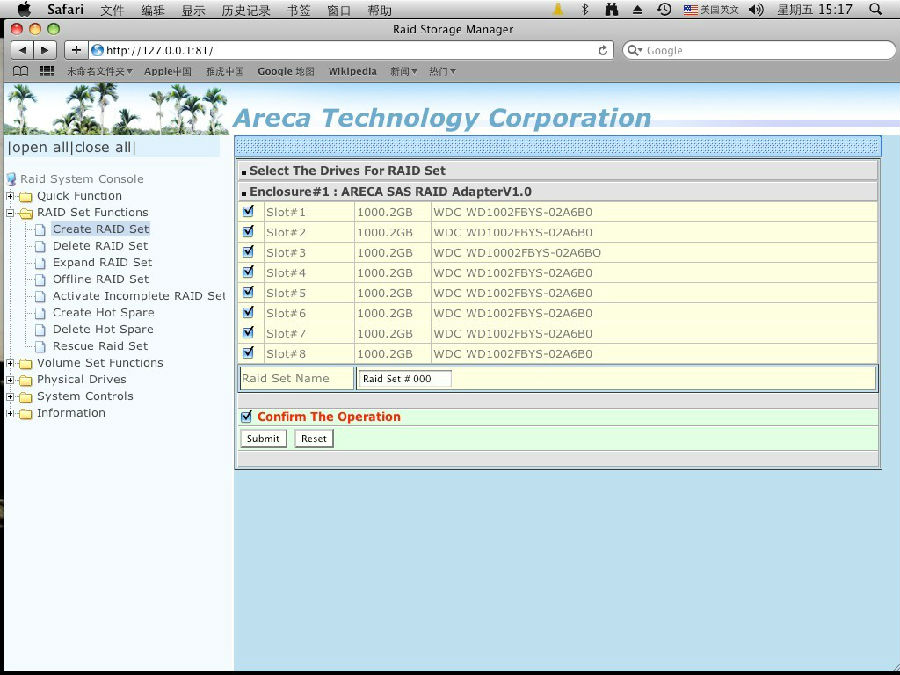

选择RAID Set Funcitons-àCreate RAID Set，选择所有硬盘，并勾选Confirm The Operation,选择Submit进行提交，如下图:

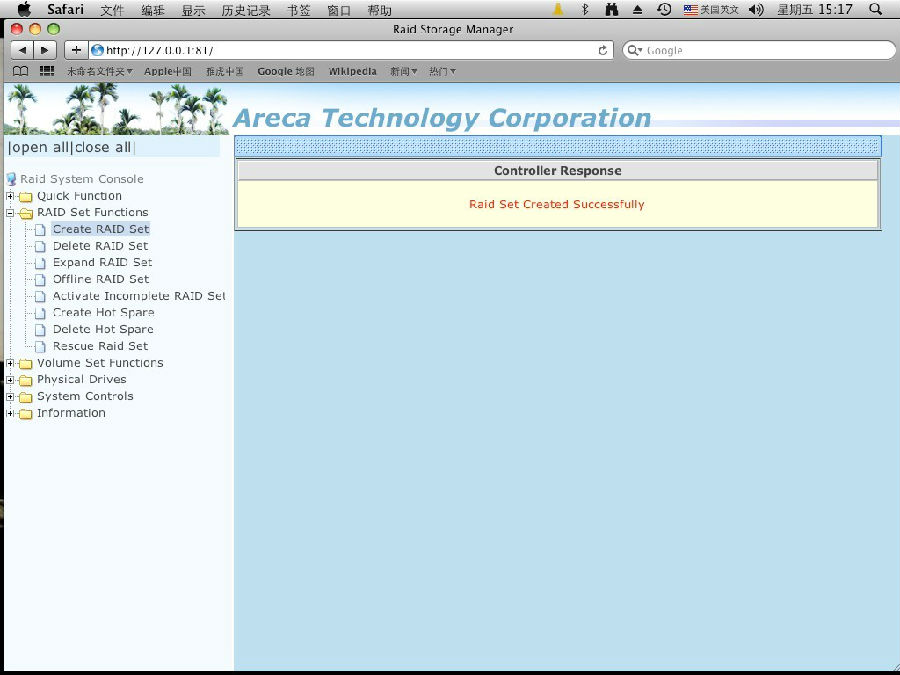

提交Submit后，如下图RAID就创建成功了。

第二步，创建Volume

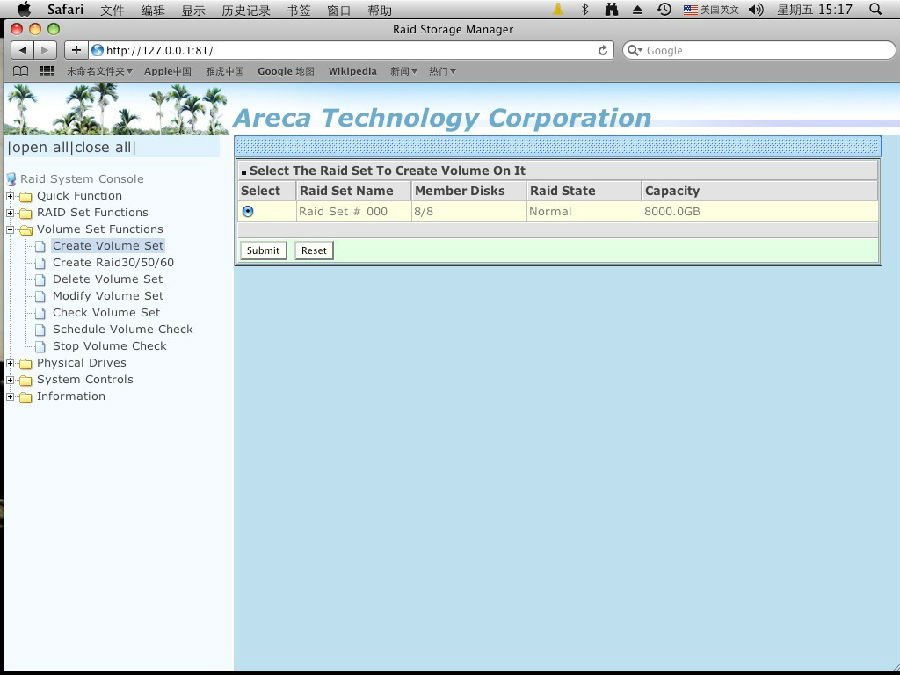

选择左侧Volume Set Functions--àCreate Volume Set，如下图 选择创建的Raid Set #00。

选择Submit来提交，弹出下图：

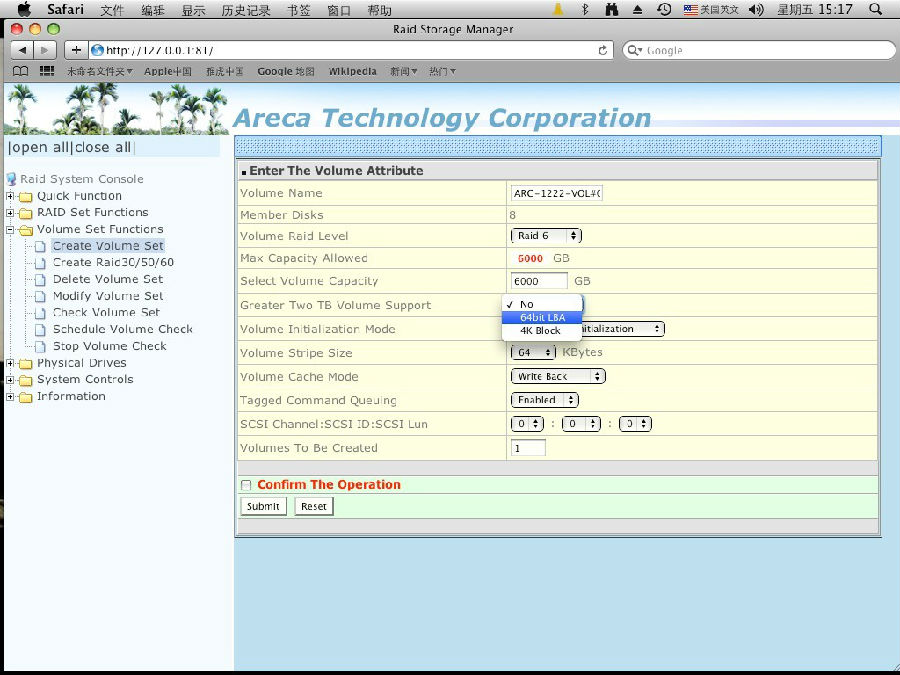

在Volume Raid Level：选择RAID 6

  Greater Tow TB Volume Support:选择 64 bit LBA（适合MAC、Unix、Linux系统）

注意：如果是Windows平台请选择4k Blocks

其他选型选择默认就可以了。

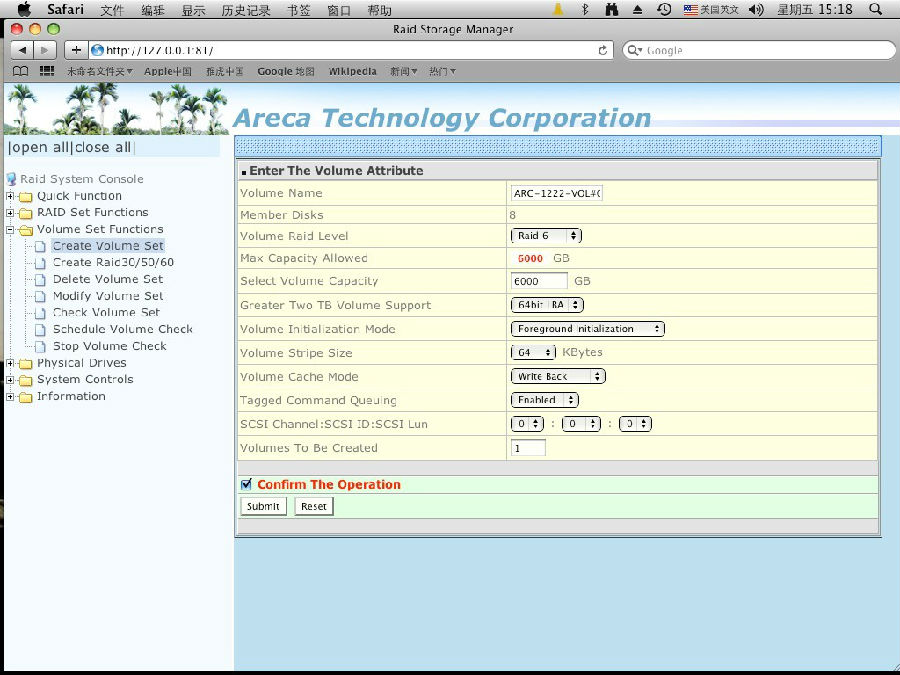

勾选Confirm The Operation,选择Submit后，如下图:

第三步，查看RAID信息

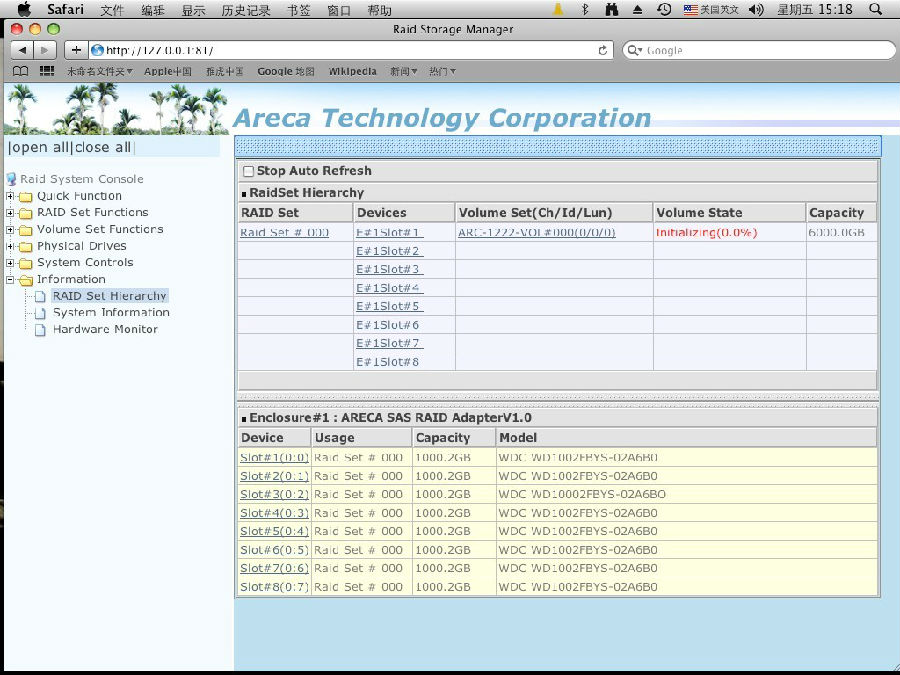

选择Information-----àRAID Set Hierarchy，在右侧可以查看Volume State，正在初始化等到其状态为Normal，初始化完毕。

3、在MAC 创建文件系统

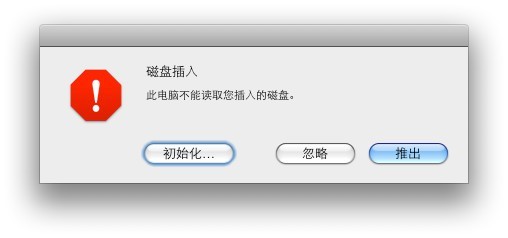

初始化完成后，在MAC系统弹出如下界面:

点击“初始化”后，如下图

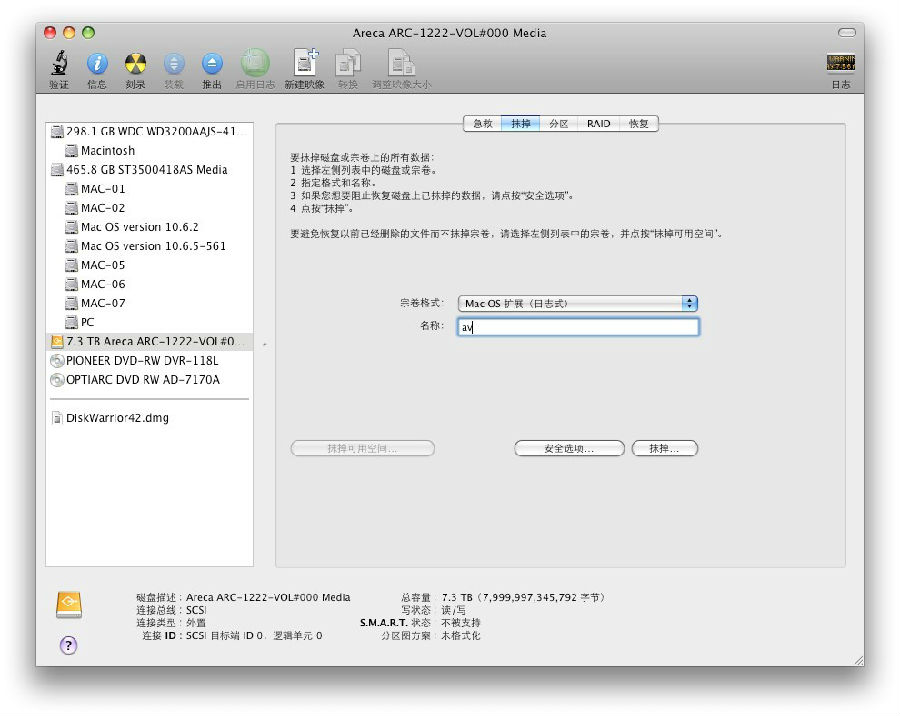

选中新的硬盘，选择“抹掉”，总卷格式选择：Mac OS扩展（日志式），名称：av（可以随便起，最好是字母模式），如下图:

选择“抹掉…”

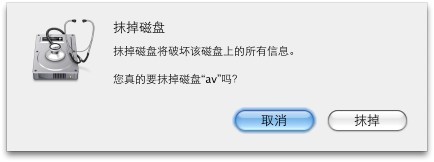

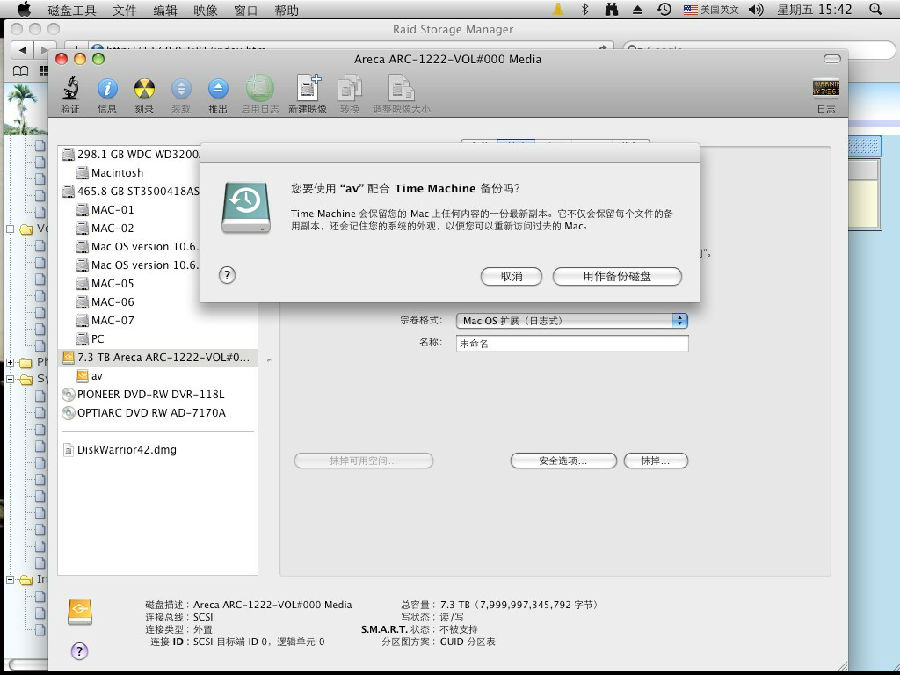

选择“抹掉”，开始给新的磁盘做MAC的文件系统，格式后，弹出如下图 选择“取消”。

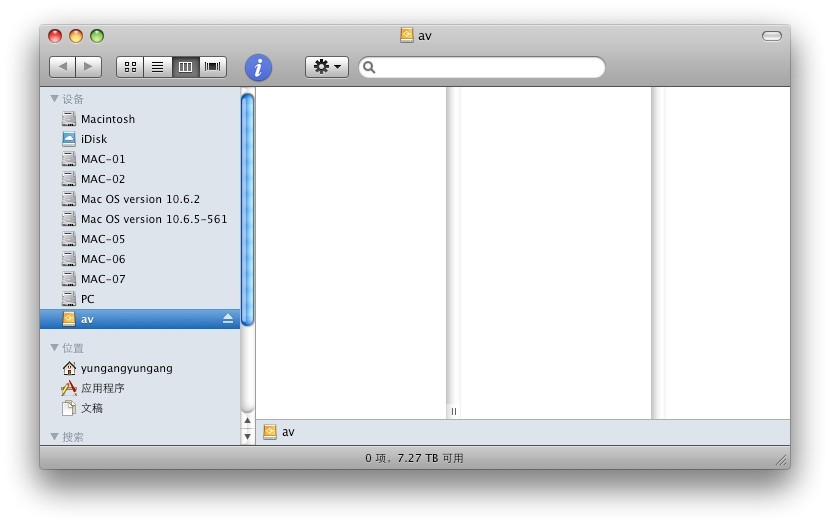

格式化完成后，就可以正常使用了

在Windows平台上

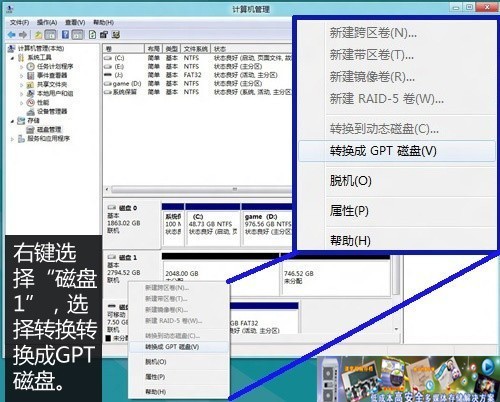

在Windows 中你要右击我的电脑——管理——磁盘管理器就会看到盘符了，但是是两个，你需要把硬盘转换成GPT格式的：

四、RAID5或RAID6的损坏与修复

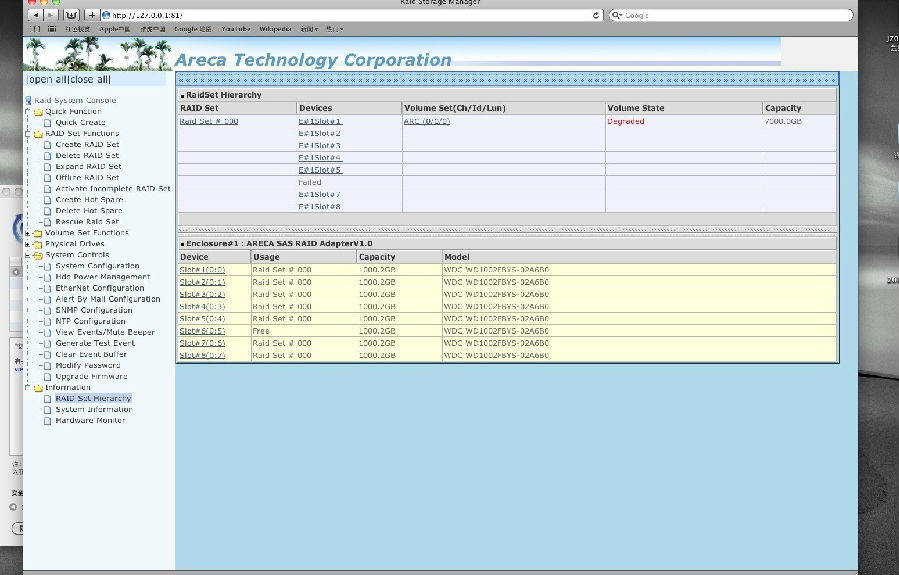

电子元器件都有使用的寿命，硬盘在使用过程中，会发生磁盘坏道，当达到一定的程度，磁盘就损坏，是原来的RAID状态有完整normal状态变成不完整的状态Degraded,如下图:

注意：从上图可以看出，此时盘阵的RAID状态为Degraded（不完整状态），第六块磁盘离线，RAID完整状态为Normal。

五、消除报警音：

点击左侧菜单中System Controls---View Events/Mute Beeper 即可消除报警音，也在此菜单项来查看日志信息。

六、RAID的修复：

创建热备盘：

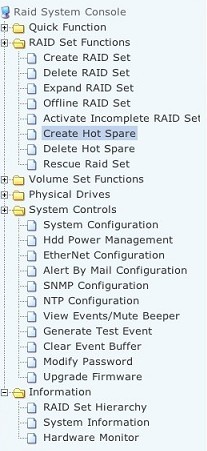

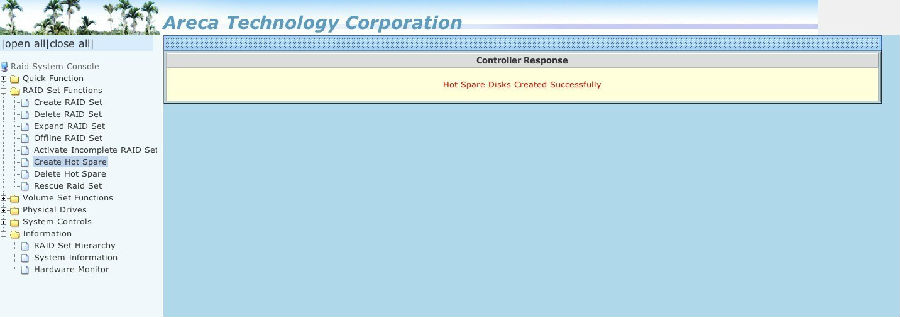

点击左侧RAID Set Function----中Create Hot Spare，在右侧选择需要创建热备的盘，出现如下就证明创建成功了。

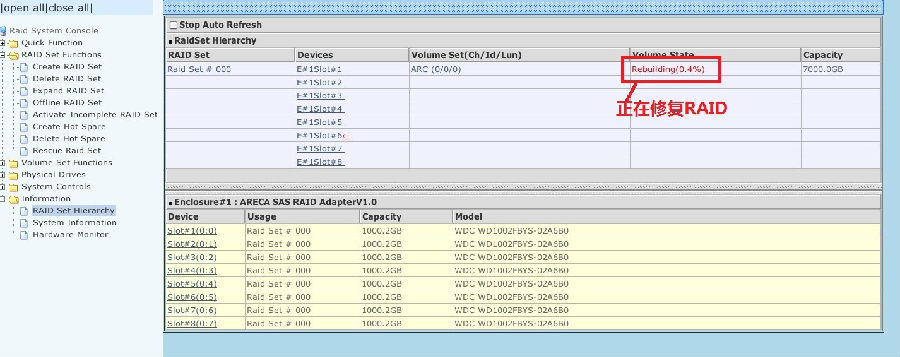

此时去查看RAID的状态，为Rebuilding

等到为Normal状态，此时RAID5或RAID6为正常状态。

七、日常注意事项

1、硬盘在读写状态下，前方硬盘指示灯状态呈现有规律粉红闪烁。在硬盘开启状态下，请不要碰触硬盘托架，防止硬盘托架松动引起掉盘现象。

2.    如出现某一位置硬盘状态灯异常（如粉色状态常亮时）应立即给当地厂商打电话咨询，切不要随意插拔盘箱里的硬盘，或者立刻关机，关闭盘阵并且切断电源后，检查当前设备连接有无虚动，如：SAS线连接是否牢固、硬盘插入硬盘箱当中有无突起、查看当前位置硬盘是否松动。

3.    如出现以上3所属情况，磁盘RAID 模式有可能处于不完整或损坏状态，需立即检查更换相应硬件，排除故障原因并解决，需专业技术人员支持或电话协助进行操作。

4.    使用过程中，如出现异常报警时，请勿随意拔插硬盘。此时应立即联系销售方技术人员，在此期间切不可再拔掉其它硬盘，否则很容易破坏RAID组信息。

5.    如需搬动磁盘阵列，需将硬盘由阵列上取出，按相应位置做好顺序标记，置于防静电、防震保护设备当中进行运输到目的地再按相应位置序号稳固插回阵列当中。防止阵列在运输当中由震动松动或静电引起的磁盘信息损坏。如果箱体移动频繁，建议做RAID6 ，两块盘做冗余，使数据又增加了一道安全屏蔽。在通电时不要搬动或强烈震动箱体。如身上带有静电不要触碰箱体，以免静电通过箱体传递到RAID卡上，对卡产生不必要的损坏现象。条件允许下，应配备稳压电源装置。

6.    风扇维护：风扇需定期检测，如灰尘很厚，需及时清理。

7.    硬盘级别：建议使用企业级硬盘。

8.    当硬盘使用率达到85% 的容量时，应及时清理硬盘内的素材，因随着素材容量增大，再存入的速度也会逐渐降低。所以为了确保盘阵正常使用。应按时进行磁盘清理。
